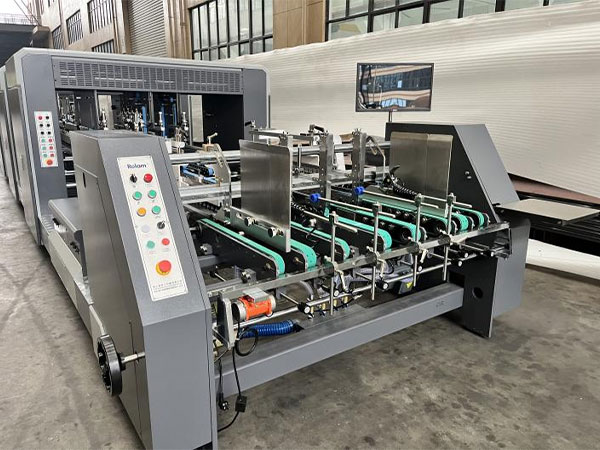

Introduction au QHZ-S

La machine de la série QHZ-S adopte une transmission par courroie en forme de V, ce qui rend le fonctionnement plus fluide et plus stable par rapport aux équipements à moteur principal traditionnels.

La section de pré-pliage de la série QHZ-S intègre une fonction de rainage secondaire pour corriger les plis existants et les défauts de qualité sur la boîte en carton ondulé. La section de pliage est équipée d'une fonction de compression et la bande de pliage est actionnée par un servomoteur, garantissant ainsi un formage parfait de la boîte en carton ondulé.

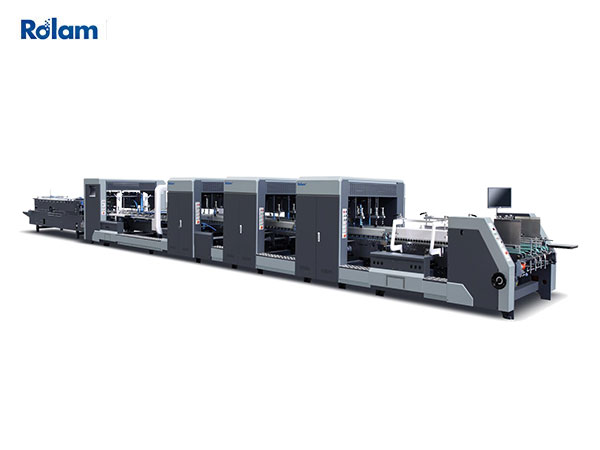

La machine à coller les boîtes en carton ondulé entièrement automatique de la série QHZ-S est adaptée au pliage et au formage de boîtes en carton ondulé à 4/6 coins, à fond verrouillé et à lignes droites.

Paramètres QHZ-S

MODÈLE	1200	1450	1700

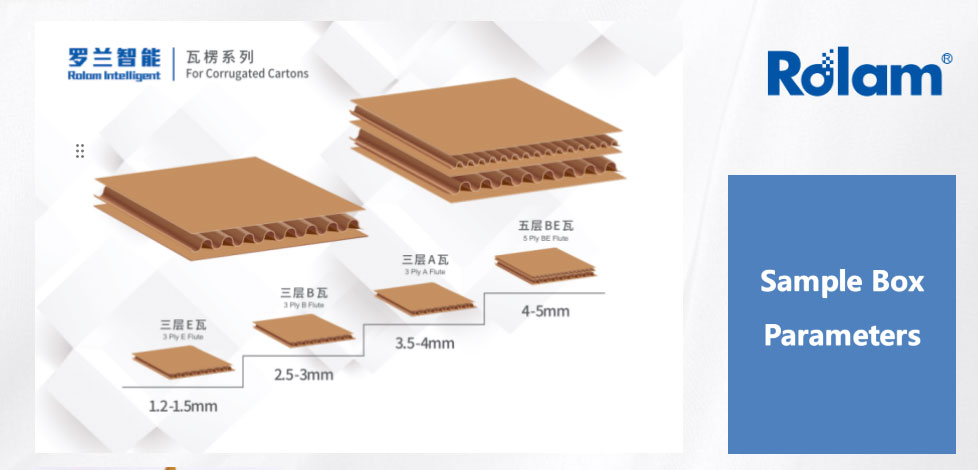

Papier	Carton 210-800 g/m², flûte A/B/E
Vitesse maximale	280 m/min
Épaisseur maximale de la boîte pliée	12 mm
Manière de plier	Les plis 1 et 3 forment respectivement des angles de 180° et 135°, les plis 2 et 4 forment respectivement des angles de 180°.
Alimentation électrique	3P 380V 50Hz
Largeur vide	1200	1450	1700

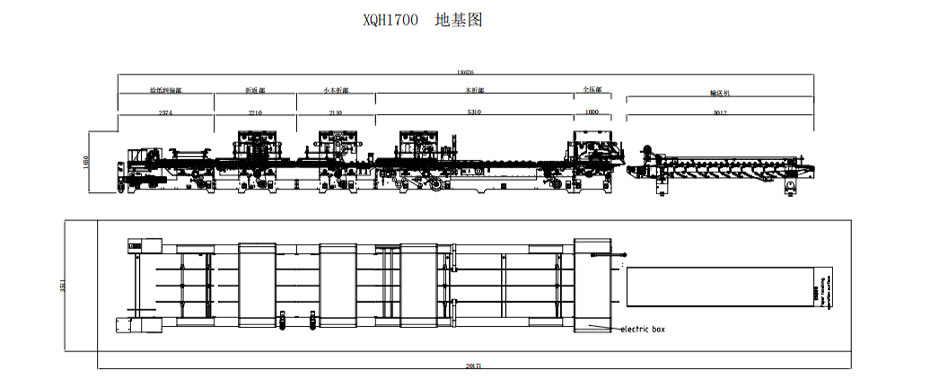

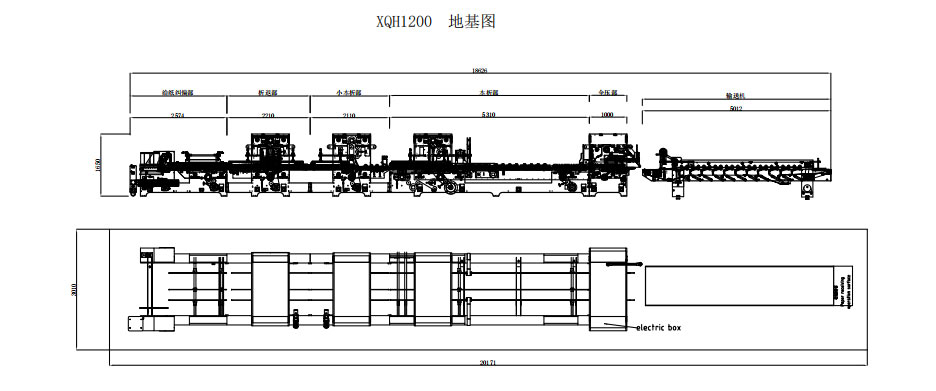

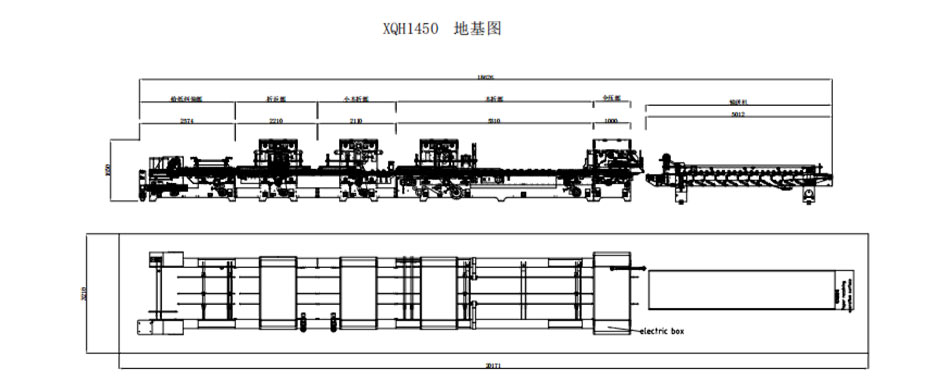

Longueur × Largeur × Hauteur	18,6 × 3,0 × 1,65 m	18,6 × 3,2 × 1,65 m	18,6 × 3,5 × 1,65 m
Poids net	12,5T	13,5T	14T
Puissance totale	36 kW	36 kW	36 kW

Fonction QHZ-S

QHZ est un équipement à double usage qui peut être utilisé pour coller des boîtes d'emballage en carton et en papier ondulé.

Un châssis robuste en acier inoxydable assure un fonctionnement stable de la machine à haute vitesse.

Fonction d'alarme de diagnostic automatique des défauts, télécommande sans fil pour une utilisation facile.

Machine à commande par automate programmable, écran tactile à cellule photoélectrique pour le réglage de la machine.

Les appareils électriques basse tension, les interrupteurs à bouton-poussoir, les pièces de transmission, les courroies de distribution, les courroies de presse, les roulements, les servomoteurs, les variateurs de fréquence, les composants pneumatiques, etc., sont tous des produits importés conformes aux normes de sécurité nationales européennes et américaines les plus strictes.

L'écran tactile latéral affiche la vitesse de la machine, le débit, l'alarme de défaut, et permet de contrôler le démarrage/l'arrêt de la machine, l'embrayage d'alimentation du papier, le démarrage/l'arrêt de la partie réception des boîtes, le réglage des paramètres et d'autres opérations.

Présentation des caractéristiques du QHZ-S

	Section d'alimentation en papier 1. Doté d'une fonction d'aspiration. 2. Le rail à plusieurs niveaux assure la verticalité du carton, évitant ainsi une alimentation papier oblique. Sa structure unique simplifie et facilite le réglage du carton. 3. La structure à dents de poussée est facile à ajuster et à stabiliser lors du déplacement de carton. 4. Le levage pneumatique des couteaux réduit le temps de réglage et de remplacement des boîtes. 5. Un dispositif de vibration combiné à un moteur pour une alimentation du papier rapide, simple, continue, automatique et correcte.
	Section d'alignement 1. Le carton alimentant la section d'alimentation est corrigé et guidé par la section de correction des bords afin d'assurer la précision du convoyage. 2. La pression d'entraînement peut être ajustée vers le haut ou vers le bas pour s'adapter à différentes épaisseurs de carton.
	Accessoires La précision de positionnement de la ligne de pression est élevée, ce qui permet d'aplatir et de façonner le carton selon différents degrés, d'améliorer la précision des boîtes en carton et de garantir une alimentation en papier standardisée et continue. Son utilisation est simple, rapide et économique en main-d'œuvre, ce qui améliore la productivité.
	Section inférieure Crash Lock Commande par servomoteur, système de verrouillage complet du panneau avant pour une fermeture précise et sans erreur. Crochet de fond réglable, résistant à la découpe des caisses, pour une utilisation simple et rapide. Fonction de ligne de pression secondaire ajoutée au pli inférieur avant, corrigeant les lignes de pression présentes dans le carton ondulé et renforçant la planéité des grands panneaux ondulés.

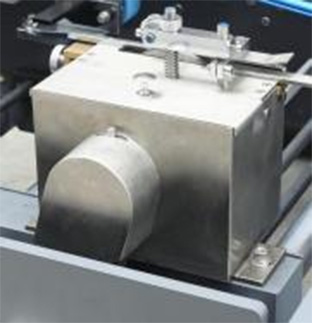

	Réservoir de collage inférieur 1. Le réservoir de collage inférieur a une capacité de 2 L. 2. Facile à retirer et à nettoyer.

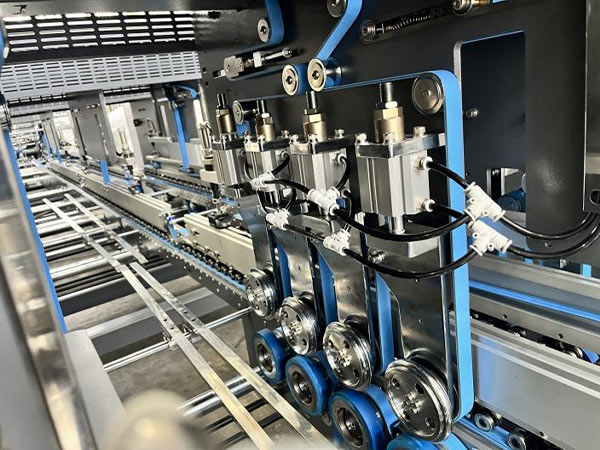

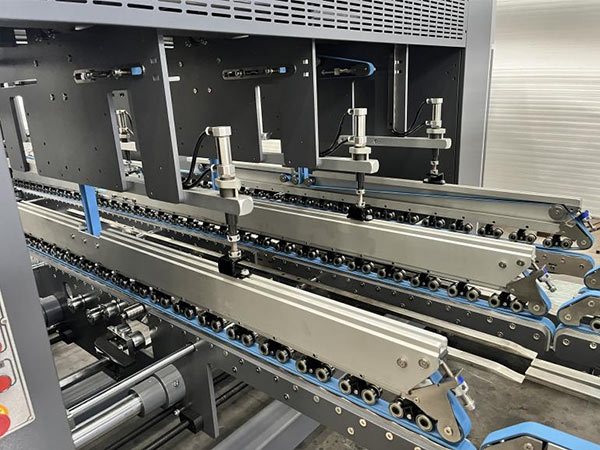

Pliage et fermeture 1. Doté d'un dispositif de rail à trois plaques, ce pliage est allongé. 2. La courroie de pression supérieure utilise la transmission principale et la pression du cylindre, ce qui la rend plus adaptée à la production de produits ondulés d'épaisseurs différentes. 3. Ce servo-ordinateur à courroie pliante corrige les erreurs, réduit le temps de réglage et assure une précision optimale pour les boîtes en carton. 4. Dispositif de compression.
Section de trombones 1. Dotée d'un moteur d'entraînement indépendant, la courroie peut être contrôlée individuellement pour ajuster sa taille. 2. La section de distribution du papier adopte un système de pression à cylindre pour un réglage facile de la pression, assurant une adhésion efficace des produits.
Transmission 1. La section de presse est équipée de fonctions de correction et de nivellement, améliorant efficacement l'ouverture du cornet des produits ondulés. 2. En adoptant une fonction d'attente, lorsque la section d'alimentation papier est en pause, la section de pression appuie automatiquement sur la touche Activer la fonction d'attente ; la machine se met automatiquement en pause en cas d'erreur de distribution de papier.
4 et 6-Corner Système de repliage arrière motorisé et électronique sans temporisation avec technologie de servomoteur intelligente.
Système de colle à froid Dotée de trois pistolets, pratique pour la production de boîtes d'angle 4/6 et de diverses boîtes de formes spéciales, collage rapide et précis, et dimensionnement.

Paramètres des échantillons

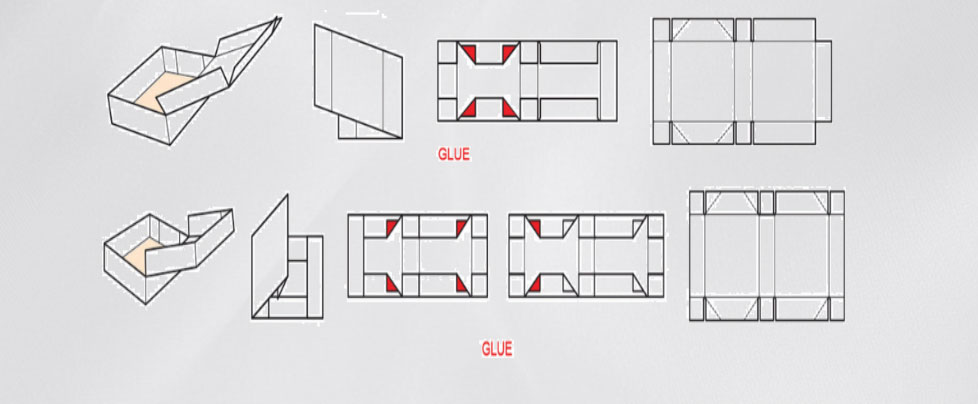

Boîte en ligne droite
Modèle	Type 1200	Type 1450	Type 1700
UN	340-1200	360-1450	360-1700
B	80-1000	80-1000	80-1000
C	80-1000	80-1000	80-1000
D	10-35	10-35	10-35
E	170	170	170

Boîte inférieure Crash Lock
Modèle	Type 1200	Type 1450	Type 1700
UN	340-1200	340-1200	340-1200
B	80-1000	80-1000	80-1000
C	80-1000	80-1000	80-1000
D	10-35	10-35	10-35
E	170	170	170
H	35	35	35
