La machine de pliage-collage automatique à grande vitesse est un autre chef-d'œuvre de Zhejiang New Luolan Machinery. Elle convient aux boîtes à fond droit, à verrouillage par impact, à double paroi et à 4 ou 6 coins.

Plieuse-colleuse à fonction mémoire intelligente : La fonction mémoire est idéale pour reproduire différentes tâches après un premier essai, avec un minimum d’effort. Le modèle XL convient aux boîtes pliantes à rainure et languette, à double paroi, à fond autobloquant et à 4 ou 6 coins.

Paramètres XL

Modèle	650	800	1100
Papier	Carton 210-800 g/m², cannelure A/B/E
Vitesse maximale	400 m/min
Épaisseur maximale de la boîte pliée	12 mm	12 mm	12 mm
Manière de plier	Les plis 1 et 3 forment respectivement des angles de 180° et 135°, les plis 2 et 4 forment respectivement des angles de 180°.
Alimentation électrique	3P 380V 50Hz
Largeur vide	650 mm	800 mm	1100 mm

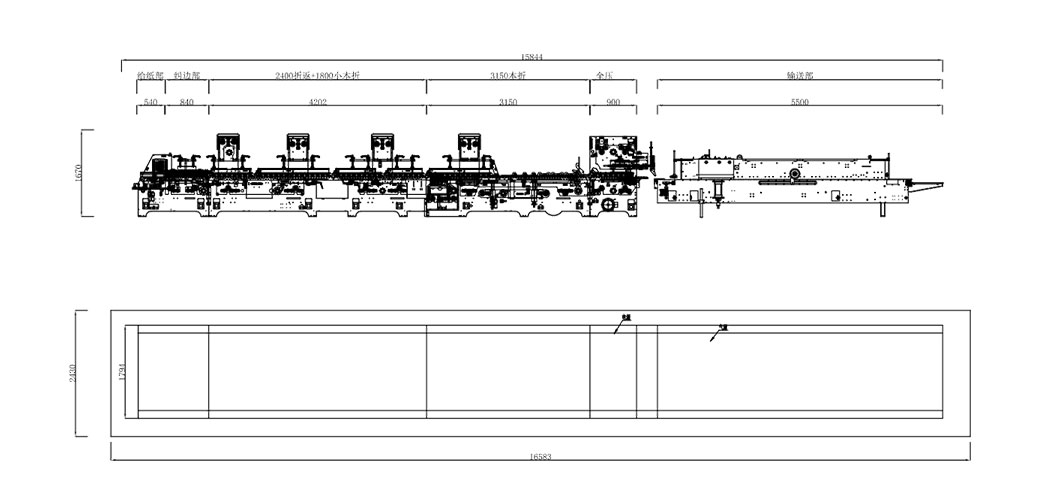

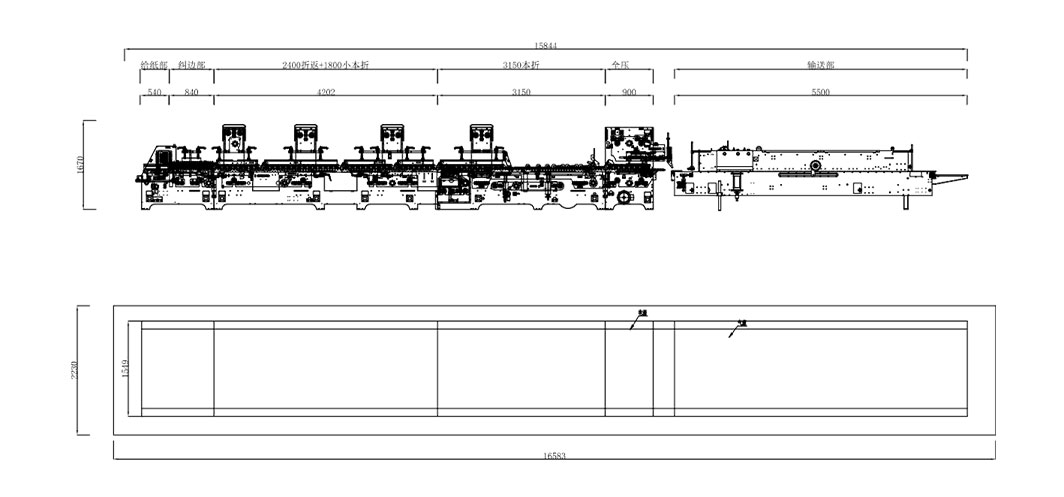

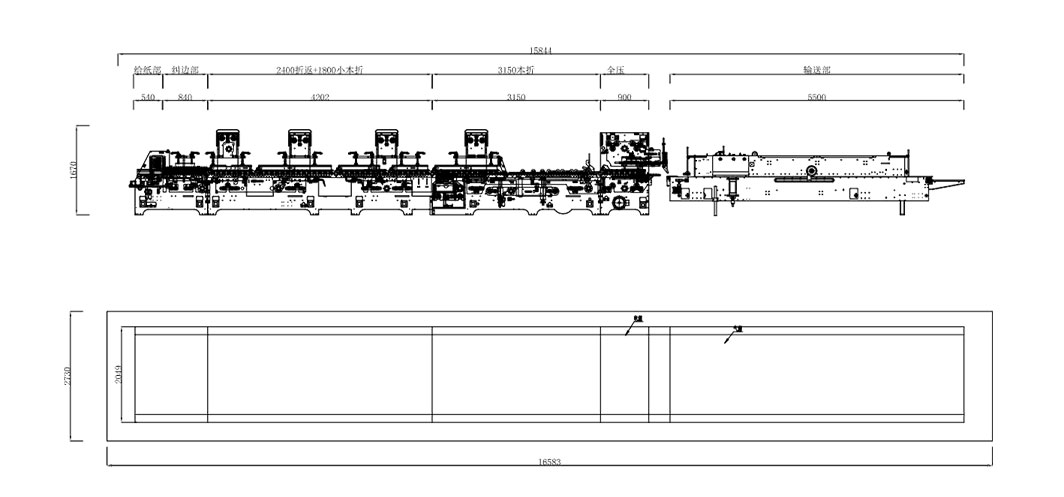

Longueur x Largeur x Hauteur	15,8 x 1,54 x 1,67 m	15,8 x 1,79 x 1,67 m	15,8 x 2,0 x 1,67 m
Poids net	7.0T	8.0T	9.0T
Puissance totale	30 kW	32 kW	32 kW

Fonction

Appliquer sur une boîte en carton ondulé.

Un châssis robuste en acier inoxydable assure un fonctionnement stable de la machine à haute vitesse.

Fonction d'alarme de diagnostic automatique des défauts, télécommande sans fil pour une utilisation facile.

Machine à commande par automate programmable, écran tactile à cellule photoélectrique pour le réglage de la machine.

Les appareils électriques basse tension, les interrupteurs à bouton-poussoir, les pièces de transmission, les courroies de distribution, les courroies de presse, les roulements, les servomoteurs, les variateurs de fréquence, les composants pneumatiques, etc., sont tous des produits importés conformes aux normes de sécurité nationales européennes et américaines les plus strictes.

L'écran tactile latéral affiche la vitesse de la machine, le débit, l'alarme de défaut, et permet de contrôler le démarrage/l'arrêt de la machine, l'embrayage d'alimentation du papier, le démarrage/l'arrêt de la partie réception des boîtes, le réglage des paramètres et d'autres opérations.

Présentation des fonctionnalités XL

Section d'alimentation en papier

1. Un moteur à fréquence variable entraîne le système d'alimentation et se synchronise avec le moteur principal
. 2. La section d'alimentation est équipée de trois couteaux d'alimentation dont la longueur asymétrique est ajustable selon l'échantillon de boîte.
3. La largeur du rail est réglable horizontalement grâce à une bande d'alimentation en sept parties de 30 mm d'épaisseur et une plaque métallique de 10 mm.
4. L'opérateur peut actionner l'interrupteur d'alimentation depuis n'importe quelle zone.
5. Une roue motrice de gaufrage guide la bande d'alimentation ; les portes d'alimentation latérales, à droite et à gauche, sont réglables en fonction des produits.
6. Un dispositif de vibration, synchronisé avec le moteur, assure une alimentation continue et automatique, rapide et simple. La section d'alimentation peut empiler des cartons jusqu'à 400 mm de hauteur.

Section d'alignement

Le carton provenant de la section d'alimentation est redressé par la section d'alignement afin de garantir une transmission précise.
La pression d'entraînement est réglable pour s'adapter aux différentes épaisseurs de carton.

Section de pré-pliage

Première ligne de pliage spéciale pré-pliée à 180°. Troisième ligne à 165°, ce qui répond parfaitement aux exigences de l'emballage automatique y.

Section inférieure Crash Lock

Un ensemble complet de dispositifs de verrouillage anti-collision assure une fixation parfaite de la partie inférieure du verrou. Panneau de ceinture supérieur sectionnel de conception spéciale.

Réservoir de collage inférieur

1. Réservoir de colle inférieur de 2 L.
2. Facile à démonter et à nettoyer.
3. Système de collage supérieur électronique par pistolet.

Pliage et fermeture

1. Deuxième et quatrième lignes de pliage à 180°.
2. La section de pliage et de fermeture est transmise par la droite et la gauche ; la vitesse du convoyeur est réglable indépendamment et le sens de déplacement de la boîte peut être corrigé pour garantir une livraison rectiligne.
3. Pliage final : le chariot central inférieur est actionné pneumatiquement par le haut et par le bas.

Section Rombone

1. Les courroies de montée et de descente sont réglables séparément.
2. Équipée d'un compteur photoélectronique et d'un dispositif de compactage du papier permettant de tasser les feuilles après le comptage et de faciliter l'emballage. Également équipée d'un dispositif de contrôle de l'alimentation papier.
3. Fonction de compactage pour les boîtes de type RSC.

Équerrage de boîte

Section de presse complète, continue et automatique, avec un mécanisme de collecte des boîtes assurant un transfert soigné vers la section de presse, garantissant un flux bien aligné.

Transmission

1. Équipée d'une bande éponge supplémentaire spéciale pour le pressage de la partie creuse du caisson.
2. La partie supérieure coulisse d'avant en arrière, permettant ainsi d'adapter la longueur du caisson.

4 et 6-Corner

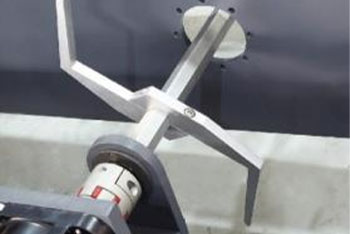

Système de repliage arrière motorisé et électronique sans temporisation avec technologie de servomoteur intelligente.

Système de colle à froid

Dotée de trois pistolets, pratique pour la production de boîtes d'angle 4/6 et de boîtes de formes spéciales diverses, collage
rapide et dimensionnement précis.

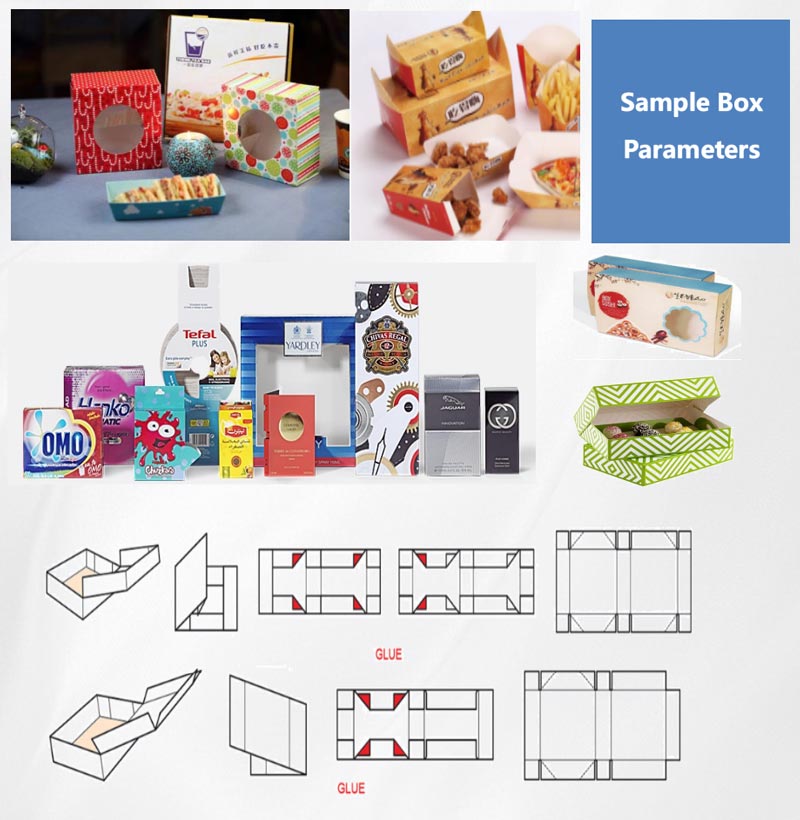

Paramètres des échantillons

Boîte en ligne droite
Modèle	Type 650	Type 800	Type 1100
Manière de plier	Deux transporteurs	Deux transporteurs	Deux/trois transporteurs
UN	140-650	160-800	220-1100
B	70-800	70-800	70-800
C(min)	70	70	70
D	10-20	10-20	70-800
E	65-320	75-390	105-540
Boîte inférieure Crash Lock
Modèle	Type 650	Type 800	Type 1100
Manière de plier	Deux transporteurs	Deux transporteurs	Deux/trois transporteurs
UN	140-650	160-800	220-1100
B	100-800	100-800	100-800
C(Min)	70	70	70
D	10-20	10-20	10-20
E	65-320	75-390	105-540
H	30-100	30-100	30-100
Boîte à 4 coins
Modèle	Type 650	Type 800	Type 1100
Manière de plier	Deux transporteurs	Deux transporteurs	Deux/trois transporteurs
UN	160-650	160-800	160-1100
B	90	90	105
H	70-800	70-800	70-800
6 virages / 6 virages en voie d'escalade
Modèle	Type 650	Type 800	Type 1100
Manière de plier	Deux transporteurs	Deux transporteurs	Deux/trois transporteurs
UN	250-650	250-800	270-1100
B	130-800	130-800	130-800
H	30-100	30-100	30-100
