Introduction au PCS-Y

La machine de collage de boîtes entièrement automatique à grande vitesse PCS-Y, utilisée par une entreprise d'emballage à aiguilles, offre une solution de production idéale.

La machine de collage de boîtes entièrement automatique PCS-Y à grande vitesse, dotée de nombreux accessoires, s'adapte à différents modèles de boîtes. Rapide, stable et précise, elle est facile à installer et à utiliser. Chaque module est entraîné par un moteur indépendant. Le dispositif de fixation électrique, équipé de rails de guidage linéaires, améliore les performances et la durabilité de la machine.

Cette machine peut produire différents types de boîtes, comme des boîtes linéaires et des boîtes à fond emboîtable.

(Fournir des fonctions correspondantes pour les formes de boîtes client)

Paramètres PCS-Y

MODÈLE	1200	1450	1600	1800
Papier	Carton 210-800 g/m², flûte A/B/E
Vitesse maximale	260 m/min
Épaisseur maximale de la boîte pliée	12 mm	12 mm	12 mm	12 mm
Manière de plier	Les plis 1 et 3 forment respectivement des angles de 180° et 135°, les plis 2 et 4 forment respectivement des angles de 180°.
Alimentation électrique	3P 380V 50Hz
Largeur vide	1200 mm	1450 mm	1600 mm	1800 mm

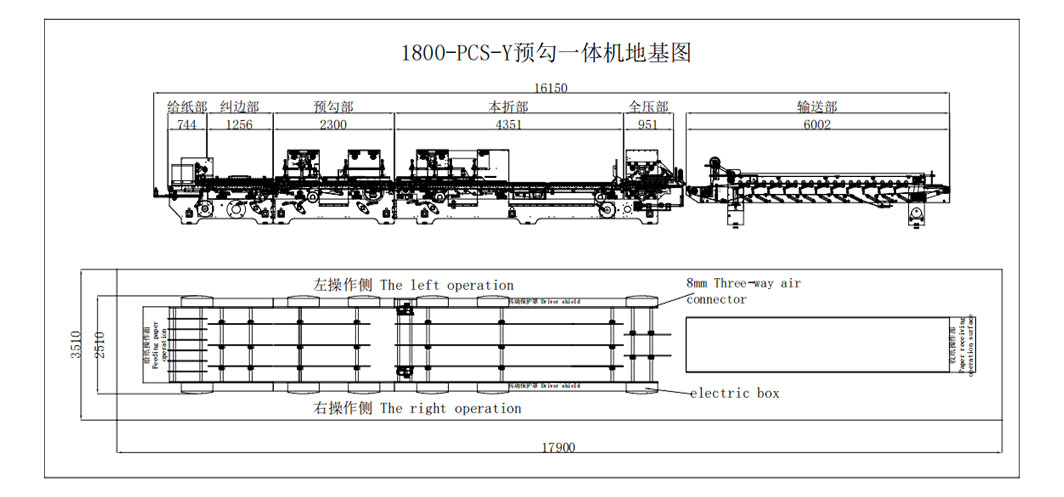

Longueur × Largeur × Hauteur	16 × 1,96 × 1,6 m	16 × 2,26 × 1,6 m	16 × 2,4 × 1,8 m	17 × 2,6 × 1,8 m
Poids net	9,5T	10,5T	11,5T	12.0T
Puissance totale	22 kW	22 kW	25 kW	25 kW

Fonction

Il s'agit d'un appareil à double usage permettant de coller des boîtes d'emballage en carton et en papier ondulé.

Un châssis robuste en acier inoxydable assure un fonctionnement stable de la machine à haute vitesse.

Fonction d'alarme de diagnostic automatique des défauts, télécommande sans fil pour une utilisation facile.

Machine à commande par automate programmable, écran tactile à cellule photoélectrique pour le réglage de la machine.

Les appareils électriques basse tension, les interrupteurs à bouton-poussoir, les pièces de transmission, les courroies de distribution, les courroies de presse, les roulements, les servomoteurs, les onduleurs, les composants pneumatiques, etc., sont tous des produits importés qui répondent aux normes de sécurité nationales européennes et américaines les plus strictes.

L'écran tactile latéral affiche la vitesse de la machine, le débit, l'alarme de défaut, et permet de contrôler le démarrage/l'arrêt de la machine, l'embrayage d'alimentation du papier, le démarrage/l'arrêt de la partie réception des boîtes, le réglage des paramètres et d'autres opérations.

Présentation des fonctionnalités du PCS-Y

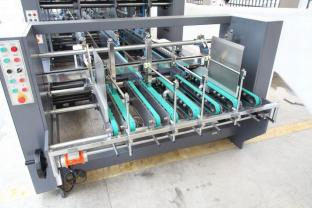

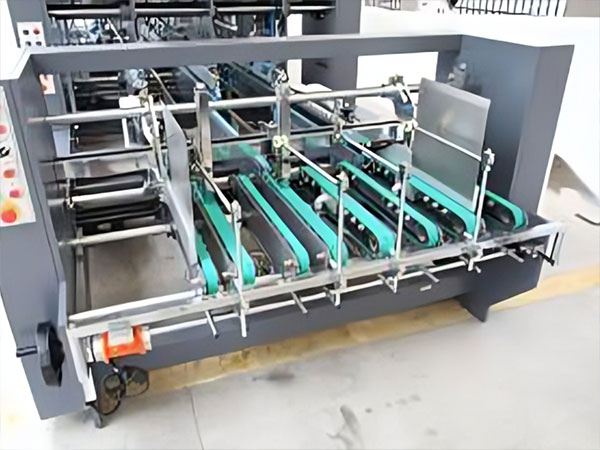

	Section d'alimentation en papier 1. Doté d'une fonction d'aspiration d'air. 2. Rail à plusieurs niveaux pour garantir la verticalité du plateau de pressage et éviter l'affaissement du papier. 3. Sa structure unique permet un réglage plus simple et plus pratique de la planche de pressage. Le système de poussée facilite et stabilise le réglage du support en carton. 4. Les déflecteurs de gauche et de droite peuvent être réglés de haut en bas pour raccourcir le temps de réglage et de changement de carton. 5. Le dispositif de vibration se coordonne avec le moteur, ce qui aide la machine à alimenter de manière consécutive et automatique, rapidement et simplement.

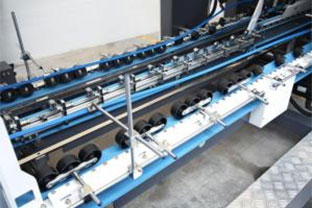

	Section d'alignement 1. Le carton envoyé par la section d'alimentation sera corrigé par la section d'alignement afin d'assurer une transmission précise. 2. La pression d'entraînement peut être ajustée vers le haut ou vers le bas pour s'adapter à différentes épaisseurs de carton.

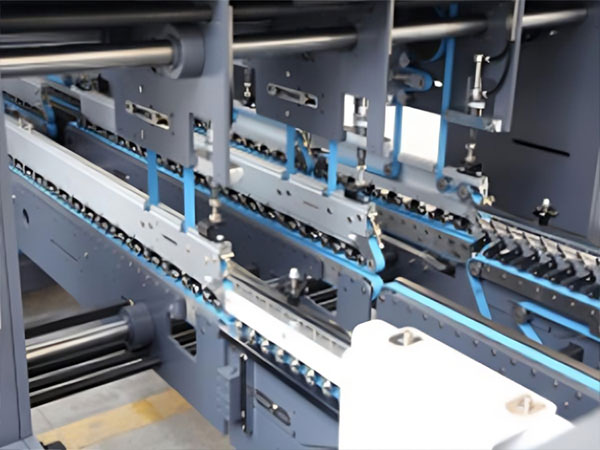

	Section pré-pliée et verrouillage inférieur 1. La fonction de pré-pliage et de verrouillage du fond est partagée ; une seule machine possède plusieurs fonctions. 2. Le pré-pliage répond aux exigences d'emballage automatique 3. Le fond du boîtier de verrouillage peut également être parfaitement formé.

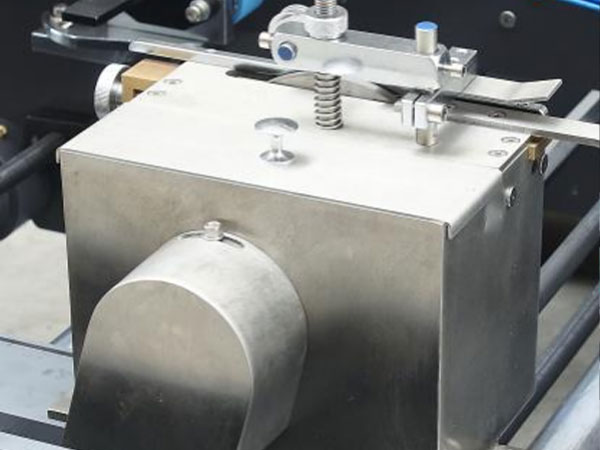

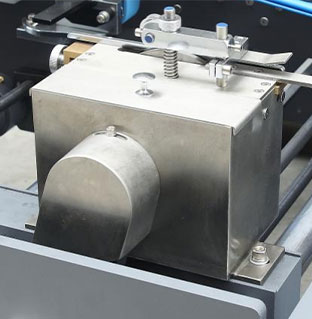

	Réservoir de collage inférieur 1. Le réservoir de collage inférieur a une capacité de 2 L. 2. Facile à retirer et à nettoyer.

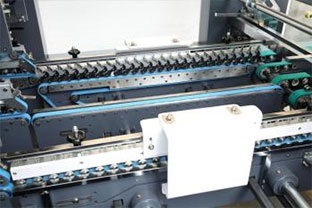

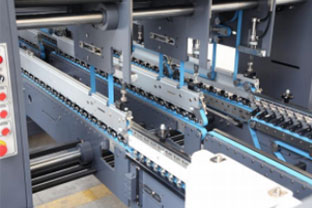

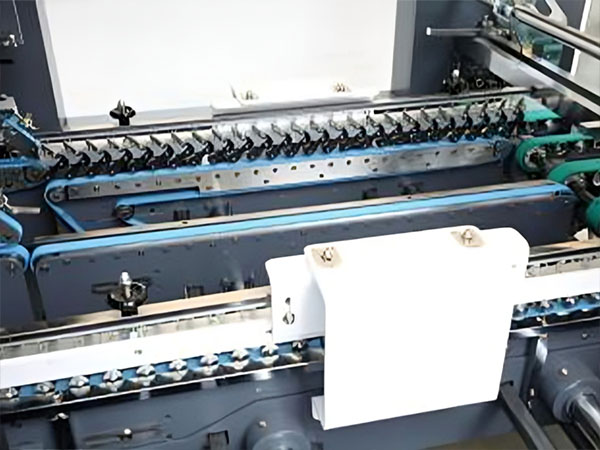

Pliage et fermeture 1. Équipé d'un dispositif de formage de boîte flexible pour assurer un formage parfait de la boîte. 2. La courroie de pression supérieure adopte l'entraînement principal et la pression du cylindre mieux adaptés aux produits ondulés d'épaisseurs différentes. 3. Section de pliage avec servomoteurs, qui permettent de régler séparément la vitesse des courroies de la section de pliage.

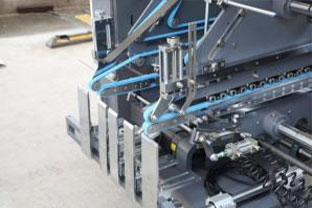

Section de trombones 1. La ceinture peut être réglée indépendamment. 2. Réglage indépendant de la vitesse et de la distance de retrait du papier, pratique pour la collecte. 3. Doté d'une fonction de comptage photoélectrique électronique, pratique pour le comptage.

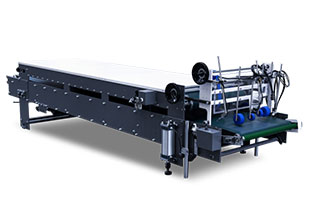

Transmission 1. L'unité de pressage et de transmission comporte un régulateur et un dispositif de tapotement, permettant d'éviter efficacement le phénomène de « bouche en ciseaux » des produits ondulés. 2. L'unité de pressage et de transmission est dotée d'une fonction d'attente. Lorsque la section d'alimentation est en pause, cette fonction s'active automatiquement. En cas d'erreur au niveau de l'unité d'alimentation papier, la machine s'arrête automatiquement.
Système de colle à froid Dotée de trois pistolets, pratique pour la production de boîtes d'angle 4/6 et de diverses boîtes de formes spéciales, collage rapide et dimensionnement précis.

Paramètres des échantillons

Boîte en ligne droite
Modèle	Type 1200	Type 1450	Type 1600
B+C+D+E	280-1200	350-1450	350-1600
E(Min)	30	30	30
E(Max)	500	500	500
F	100-1350	100-1350	100-1400
G(Max)	1450	1450	1500

Boîte inférieure Crash Lock
Modèle	Type 1200	Type 1450	Type 1600
B+C+D+E	280-1200	350-1450	350-1600
E(Min)	30	30	30
E(Max)	500	500	500
F	100-1100	100-1350	100-1500
G(Max)	1400	1400	1400
H(Min)	35	35	35
L	30-120	30-120	30-120
