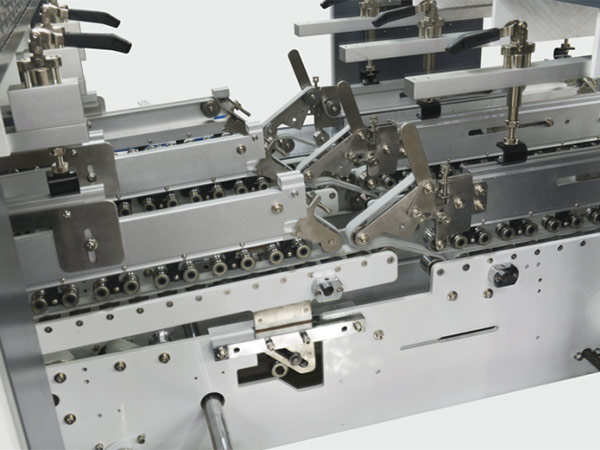

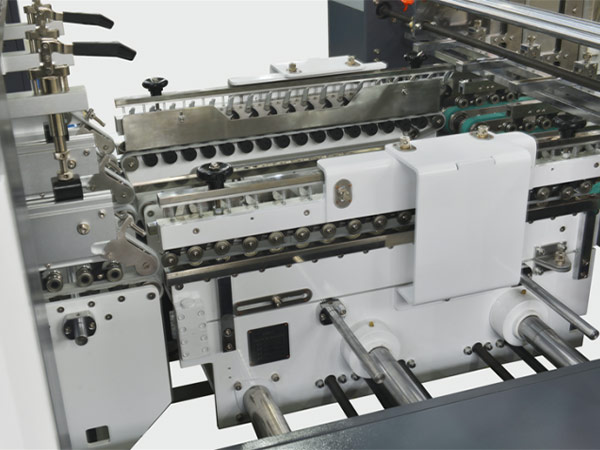

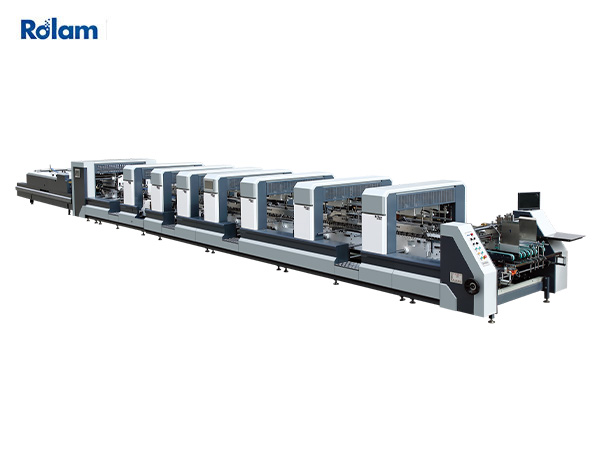

Introduction au XL-PS

La nouvelle machine de collage de boîtes entièrement automatique et intelligente de la série XL-PS intègre une technologie de conception avancée, notamment au niveau du système de contrôle de la mémoire. Ce système mémorise les paramètres de positionnement du plateau vibrant pour différentes spécifications de boîtes en carton, assurant ainsi un contrôle automatique du positionnement du plateau et améliorant l'efficacité et la précision de la fabrication des boîtes.

L'ensemble de la machine est doté d'un système de commande par servomoteur et est conçu avec des modules universels, incluant des fonctions de correction pour les défauts d'ouverture des boîtes en carton, les sur-lignes, les décalages, etc., ainsi qu'une fonction de pré-pliage des sangles d'ouverture à environ 165°. Sa structure de guidage à plaque montante avec verrouillage automatique du fond a été modernisée, offrant une vitesse 80 % supérieure aux systèmes de verrouillage traditionnels. La machine de collage de boîtes intelligente et entièrement automatique de la série XL est le produit de référence dans l'industrie de l'emballage. Elle permet de produire des boîtes à simple face, à double face et à fond recourbé, et répond également aux exigences de formage des boîtes à quatre coins et hexagonales.

Paramètres XL-PS

MODÈLE	1200	1450	1700
Papier	Carton 210-800 g/m², flûte A/B/E
Vitesse maximale	280 m/min
Épaisseur maximale de la boîte pliée	12 mm
Manière de plier	Les plis 1 et 3 forment respectivement des angles de 180° et 135°, les plis 2 et 4 forment respectivement des angles de 180°.
Alimentation électrique	3P 380V 50Hz
Largeur vide	1200	1450	1700

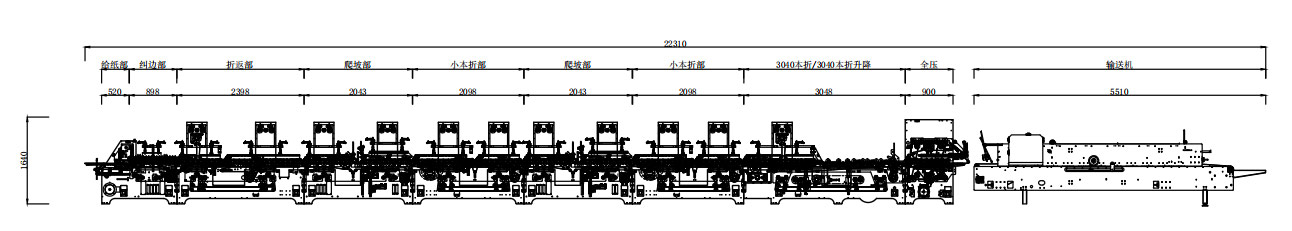

Longueur × Largeur × Hauteur	18,6 × 3,0 × 1,65 m	18,6 × 3,2 × 1,65 m	18,6 × 3,5 × 1,65 m
Poids net	12,5T	13,5T	14T
Puissance totale	36 kW	36 kW	36 kW

Fonction XL-PS

Équipement à double usage, capable de coller des boîtes d'emballage en carton et en papier ondulé.

Un châssis robuste en acier inoxydable assure un fonctionnement stable de la machine à haute vitesse.

Fonction d'alarme de diagnostic automatique des défauts, télécommande sans fil pour une utilisation facile.

Machine à commande par automate programmable, écran tactile à cellule photoélectrique pour le réglage de la machine.

Les appareils électriques basse tension, les interrupteurs à bouton-poussoir, les pièces de transmission, les courroies de distribution, les courroies de presse, les roulements, les servomoteurs, les onduleurs, les composants pneumatiques, etc., sont tous des produits importés qui répondent aux normes de sécurité nationales européennes et américaines les plus strictes.

L'écran tactile latéral affiche la vitesse de la machine, le débit, l'alarme de défaut, et permet de contrôler le démarrage/l'arrêt de la machine, l'embrayage d'alimentation du papier, le démarrage/l'arrêt de la partie réception des boîtes, le réglage des paramètres et d'autres opérations.

Présentation des caractéristiques du XL-PS

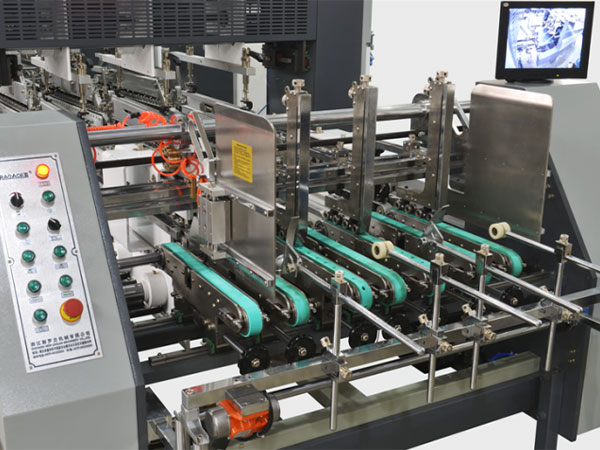

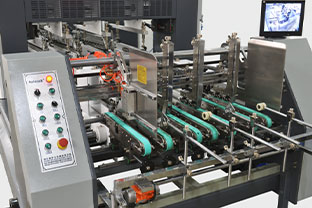

	Section d'alimentation en papier 1. La partie alimentation est entraînée par un moteur à fréquence variable et se synchronise avec le moteur principal. 2. Section d'alimentation équipée de trois couteaux d'alimentation, ajuster les longueurs asymétriques selon l'échantillon de boîte. 3. La largeur du rail peut être ajustée horizontalement et réglée par une courroie d'alimentation épaisse de 30 mm en sept parties et une plaque métallique de 10 mm. 4. Les opérateurs peuvent actionner le commutateur d'alimentation dans n'importe quelle région. 5. La roue d'entraînement du gaufrage guide la courroie de la section d'alimentation, les portes d'alimentation latérales à droite et à gauche sont réglables en fonction des produits. 6. Le dispositif de vibration, coordonné au moteur, assure une alimentation continue et automatique de la machine, pour une utilisation rapide et simple. La section d'alimentation peut empiler des cartons jusqu'à 400 mm de hauteur.

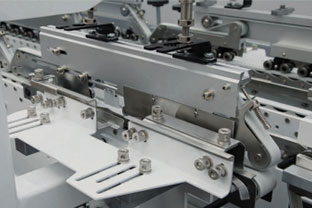

	Section d'alignement Le carton provenant de la section d'alimentation sera corrigé par la section d'alignement afin de garantir une transmission précise. La pression du mécanisme de pressage peut être ajustée en hauteur pour s'adapter à différentes épaisseurs de carton.

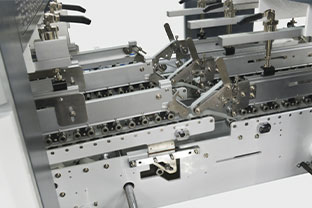

	Section pré-pliée Première ligne de pliage spéciale pré-pliée à 180°. Troisième ligne à 165°, ce qui répond parfaitement aux exigences de l'emballage automatique y.
	Section escalade Outre sa vitesse accrue, sa précision supérieure et son fonctionnement plus stable, cette machine est également beaucoup plus facile à régler qu'une plieuse-colleuse traditionnelle.

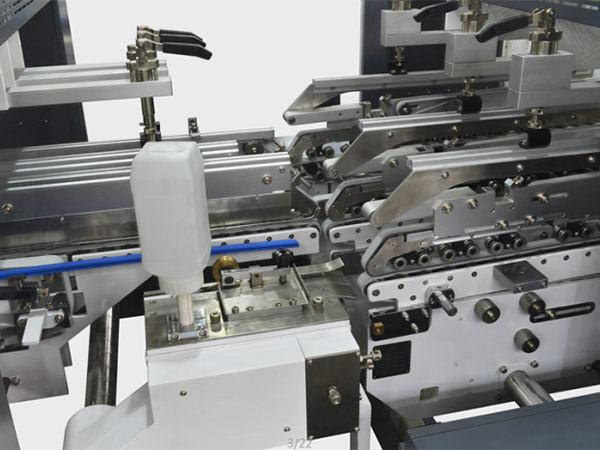

	Réservoir de collage inférieur 1. Le réservoir de collage inférieur a une capacité de 2 L. 2. Facile à retirer et à nettoyer. 3. Système de collage électronique supérieur par pistolets.

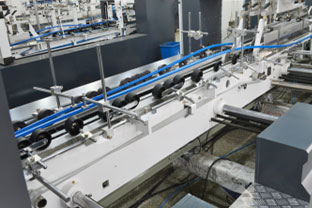

Pliage et fermeture 1. La deuxième et la quatrième ligne de pliage 180°. 2. La section de pliage et de fermeture transmet de la droite et de la gauche, la vitesse de la courroie peut être réglée séparément, et le sens de déplacement de la boîte assure une livraison droite.
Section de trombones 1. Les sangles de montée et de descente peuvent être réglées séparément. 2. Équipée d'un dispositif de comptage photoélectronique et d'un dispositif de pressage du papier permettant de compacter le papier après le comptage et de faciliter l'emballage. Également équipée d'un dispositif d'inspection de l'alimentation en papier.
4 et 6-Corner Système de repliage arrière motorisé et électronique sans temporisation avec technologie de servomoteur intelligente.
Transmission 1. Équipé d'une bande éponge supplémentaire spéciale pour le pressage de la partie en creux de la boîte. 2. La partie supérieure se déplace d'avant en arrière, permettant ainsi différentes longueurs de boîte.

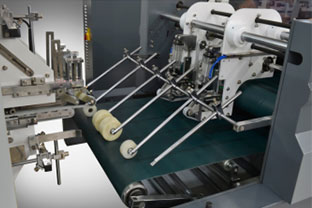

Système de colle à froid Dotée de trois pistolets, pratique pour la production de boîtes d'angle 4/6 et de diverses boîtes de formes spéciales, collage rapide et dimensionnement précis.

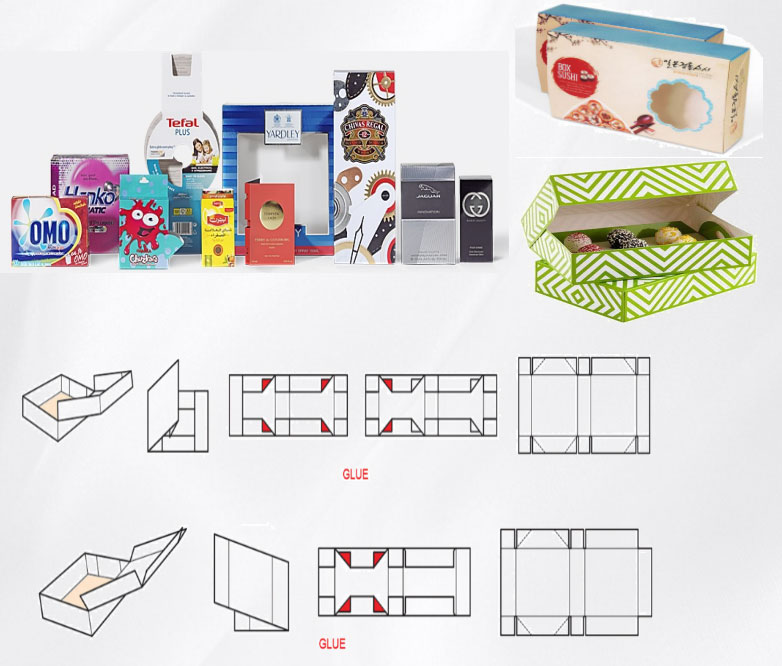

Paramètres des échantillons

Boîte en ligne droite
Modèle	Type 650	Type 800	Type 1100
Manière de plier	Deux transporteurs	Deux transporteurs	Deux/trois transporteurs
UN	140-650	160-800	220-1100
B	70-800	70-800	70-800
C(min)	70	70	70
D	10-20	10-20	70-800
E	65-320	75-390	105-540

Boîte inférieure Crash Lock
Modèle	Type 650	Type 800	Type 1100
Manière de plier	Deux transporteurs	Deux transporteurs	Deux/trois transporteurs
UN	140-650	160-800	220-1100
B	100-800	100-800	100-800
C(Min)	70	70	70
D	10-20	10-20	10-20
E	65-320	75-390	105-540
H	30-100	30-100	30-100

Boîte à 4 coins
Modèle	Type 650	Type 800	Type 1100
Manière de plier	Deux transporteurs	Deux transporteurs	Deux/trois transporteurs
UN	160-650	160-800	160-1100
B	90	90	105
H	70-800	70-800	70-800

6 Corners / 6 Corners in Climbing Way
Modèle	Type 650	Type 800	Type 1100
Manière de plier	Deux transporteurs	Deux transporteurs	Deux/trois transporteurs
UN	250-650	250-800	270-1100
B	130-800	130-800	130-800
H	30-100	30-100	30-100
