Introduction à LC

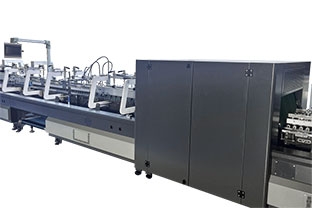

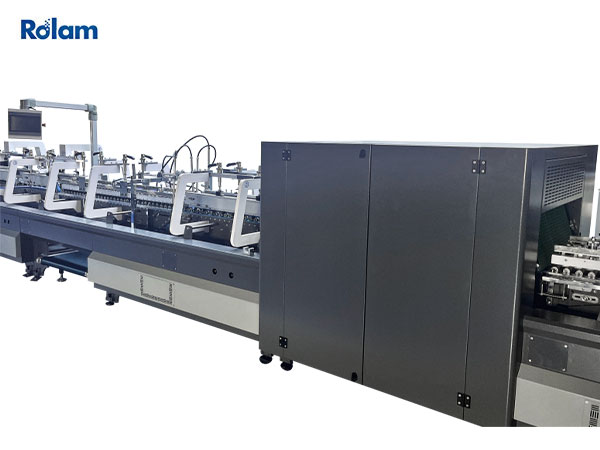

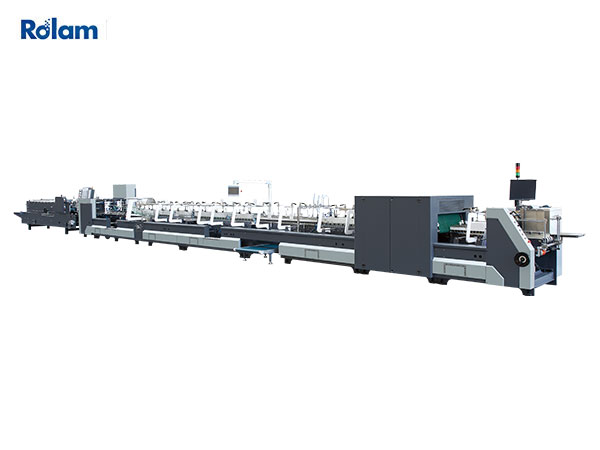

La machine de collage de boîtes entièrement automatique à grande vitesse LC-CS intègre des concepts de conception et une technologie avancés, avec des changements de format précis et rapides, ainsi que des configurations multifonctionnelles, pour répondre aux exigences de production d'emballages et de collage de boîtes allant des petits aux moyens-grands lots du marché.

Le système d'alimentation automatique est entraîné indépendamment par un moteur ; les pièces sont sauvegardées et peuvent être récupérées à volonté. Il est équipé d'un nouveau module universel multifonctionnel, comprenant un dispositif de fixation d'angle à 90° et des fonctions de pré-pliage des angles gauche/droite. L'ensemble de la machine utilise une technologie de commande motorisée, avec un fond à verrouillage et une section de pliage de base allongés, permettant la production de boîtes à côtés droits, à fond à verrouillage et à quatre côtés. Pour les boîtes complexes et exigeantes, elle offre une liberté créative et des possibilités opérationnelles illimitées. La série LC-CS est une machine de fabrication de boîtes entièrement automatisée, dotée d'un haut niveau d'automatisation et de fonctions complètes, permettant aux fabricants de boîtes en carton d'optimiser leur productivité (fonctions adaptées à chaque type de boîte).

Paramètres LC

MODÈLE	650	800	1100
Papier	Carton 210-800 g/m²
Vitesse maximale	Vitesse de la machine : 400 m/min Vitesse d'inspection : 300 m/min
Épaisseur maximale de la boîte pliée	12 mm	12 mm	12 mm
Manière de plier	Les plis 1 et 3 forment respectivement des angles de 180° et 135°, les plis 2 et 4 forment respectivement des angles de 180°.
Alimentation électrique	3P 380V 50Hz
Largeur vide	650 mm	800 mm	1100 mm

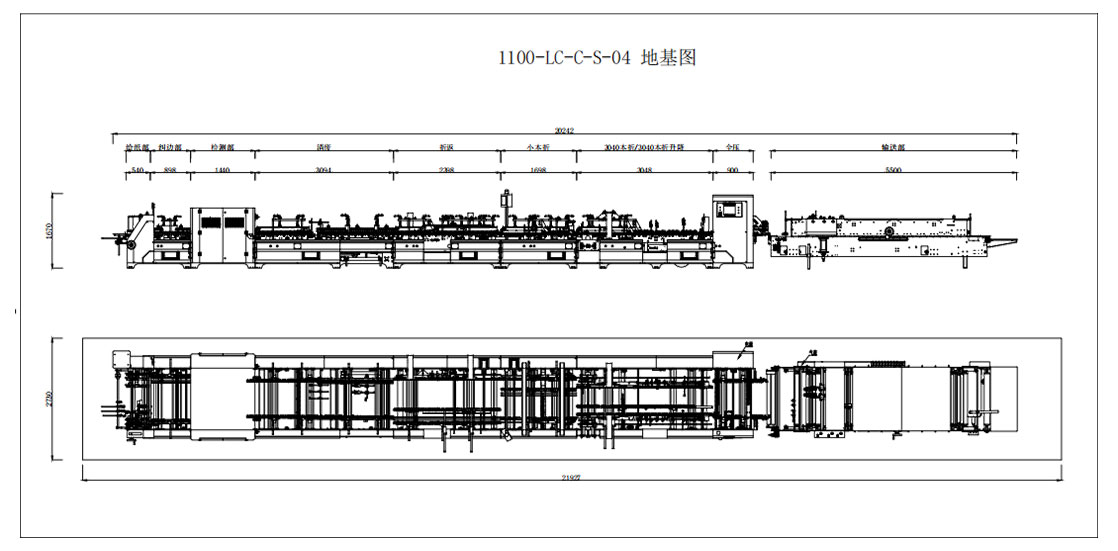

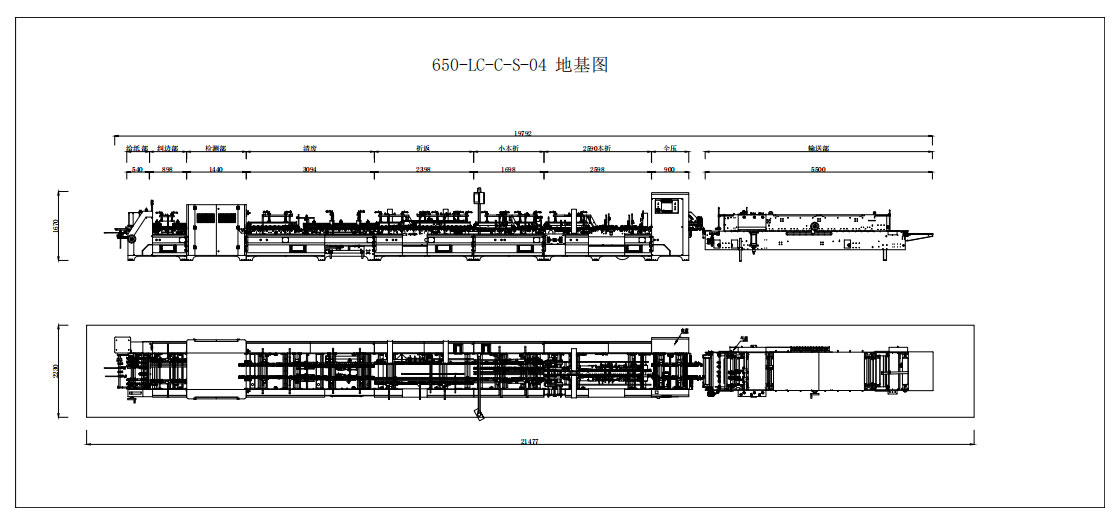

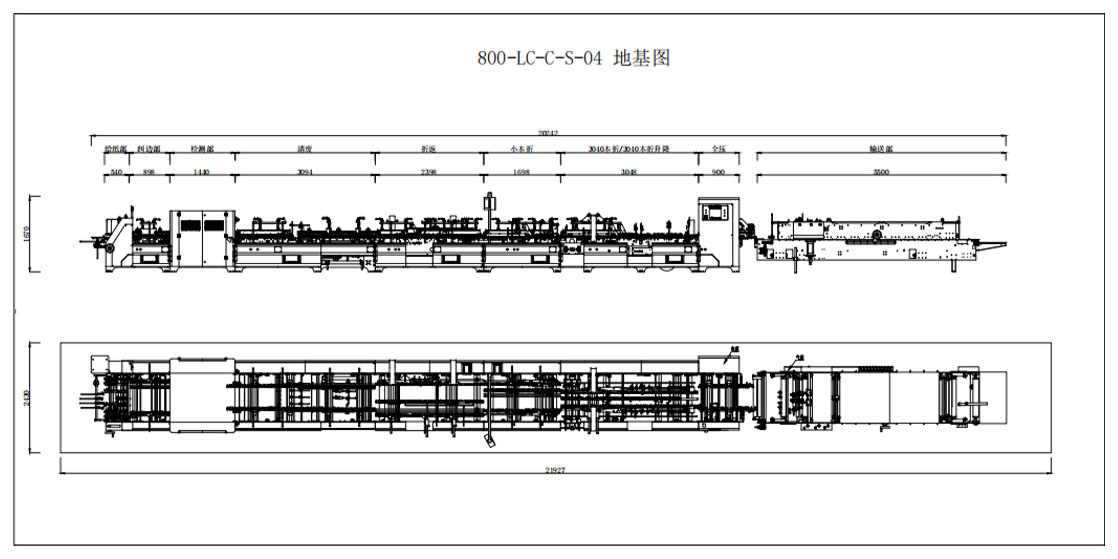

Longueur x Largeur x Hauteur	19,7 x 2,2 x 1,67 m	20 x 2,3 x 1,67 m	20 x 2,6 x 1,67 m
Poids net	8,8T	9T	10T
Puissance totale	30 kW	35 kW	35 kW

Fonction LC

L'appareil peut adhérer au carton.

Un châssis robuste en acier inoxydable assure un fonctionnement stable de la machine à haute vitesse.

Fonction d'alarme de diagnostic automatique des défauts, télécommande sans fil pour une utilisation facile.

Machine à commande par automate programmable, écran tactile à cellule photoélectrique pour le réglage de la machine.

Les appareils électriques basse tension, les interrupteurs à bouton-poussoir, les pièces de transmission, les courroies de distribution, les courroies de presse, les roulements, les servomoteurs, les variateurs de fréquence, les composants pneumatiques, etc., sont tous des produits importés conformes aux normes de sécurité nationales européennes et américaines les plus strictes.

L'écran tactile latéral affiche la vitesse de la machine, le débit, l'alarme de défaut, et permet de contrôler le démarrage/l'arrêt de la machine, l'embrayage d'alimentation du papier, le démarrage/l'arrêt de la partie réception des boîtes, le réglage des paramètres et d'autres opérations.

Introduction aux fonctionnalités LC

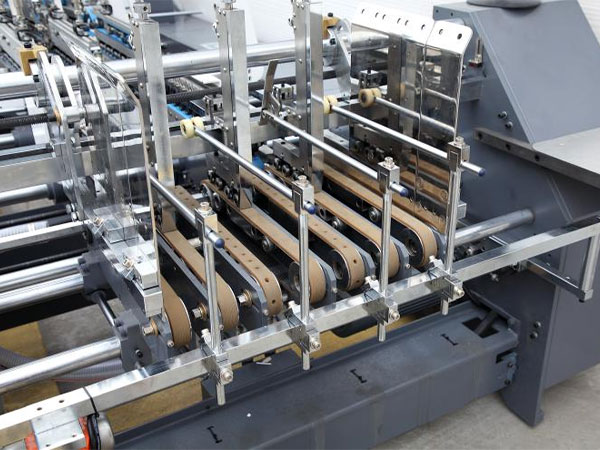

	Section d'alimentation en papier 1. La partie alimentation est entraînée par un moteur à fréquence variable et se synchronise avec le moteur principal. 2. Section d'alimentation équipée de trois couteaux d'alimentation, ajuster les longueurs asymétriques selon l'échantillon de boîte. 3. La largeur du rail peut être ajustée horizontalement et réglée par une courroie d'alimentation épaisse de 30 mm en sept parties et une plaque métallique de 10 mm. 4. Les opérateurs peuvent actionner le commutateur d'alimentation dans n'importe quelle région. 5. La roue d'entraînement du gaufrage guide la courroie de la section d'alimentation, les portes d'alimentation latérales à droite et à gauche sont réglables en fonction des produits. 6. Le dispositif de vibration, synchronisé avec le moteur, assure une alimentation continue et automatique, rapide et simple. La section d'alimentation peut empiler des cartons jusqu'à 400 mm de hauteur.
	Section d'alignement Le carton provenant de la section d'alimentation sera corrigé par la section d'alignement afin de garantir une transmission précise. La pression du mécanisme de pressage peut être ajustée en hauteur pour s'adapter à différentes épaisseurs de carton.
	Département de détection L'interface d'inspection est simple et intuitive, avec des indications textuelles sur les touches de fonction, la surveillance d'images en temps réel, des statistiques de données en temps réel, une zone d'affichage des défauts et d'autres fonctionnalités. Elle permet d'observer efficacement l'état de qualité du produit. L'affichage des défauts est très intuitif : la zone et le niveau de gris du défaut sont affichés directement, ce qui facilite le réglage des paramètres par l'opérateur.
	Section de décapage Il sert à éliminer les produits non conformes détectés ; il est entièrement automatique, facile et rapide pour éliminer les déchets et améliorer l'efficacité du travail.

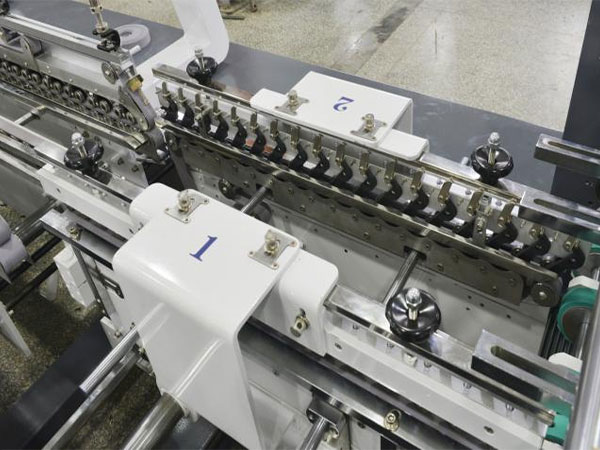

	Section pré-pliée Première ligne de pliage spéciale pré-pliée à 180°. Troisième ligne à 165°, ce qui répond parfaitement aux exigences de l'emballage automatique y.

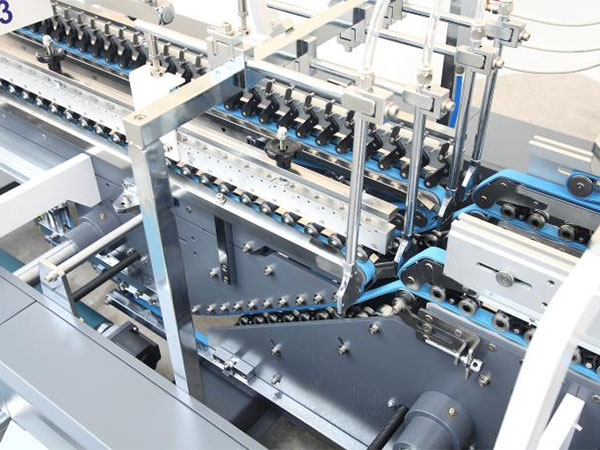

	Section inférieure Crash Lock Un ensemble complet de dispositifs de verrouillage anti-collision assure une fixation parfaite de la partie inférieure du verrou. Panneau de ceinture supérieur sectionnel de conception spéciale.

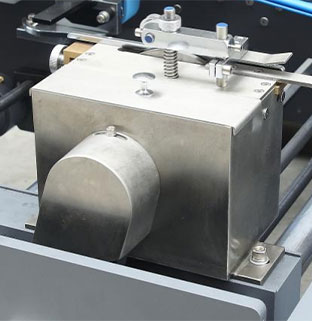

Réservoir de collage inférieur 1. Le réservoir de collage inférieur a une capacité de 2 L. 2. Facile à retirer et à nettoyer. 3. Système de collage électronique supérieur par pistolets.

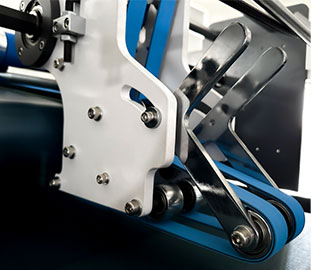

Pliage et fermeture 1. Chariot central pliable par système pneumatique, permettant un gain de temps lors de l'installation et le traitement de petites caisses. 2. La section de pliage et de fermeture transmet de la droite et de la gauche, la vitesse de la courroie peut être réglée séparément et le sens de déplacement de la boîte peut être corrigé pour assurer une livraison droite.
Section de trombones 1. Les sangles de montée et de descente peuvent être réglées séparément. 2. Équipée d'un dispositif de comptage photoélectronique et d'un dispositif de pressage du papier permettant de compacter le papier après le comptage et de faciliter l'emballage. Également équipée d'un dispositif d'inspection de l'alimentation en papier.
Équerrage de boîte Section de presse complète, continue et automatique, avec un mécanisme de collecte des boîtes assurant un transfert soigné vers la section de presse, garantissant un flux bien aligné.
Transmission 1. Équipé d'une bande éponge supplémentaire spéciale pour le pressage de la partie en creux de la boîte. 2. La partie supérieure se déplace d'avant en arrière, permettant ainsi différentes longueurs de boîte.
Quatre et six coins Système de repliage arrière motorisé et électronique sans temporisation avec technologie de servomoteur intelligente.
Système de colle à froid Dotée de trois pistolets, pratique pour la production de boîtes d'angle 4/6 et de diverses boîtes de formes spéciales, collage rapide et précis, et dimensionnement.

Paramètres des échantillons

Boîte en ligne droite
Modèle	Type 650	Type 800	Type 1100
Manière de plier	Deux transporteurs	Deux transporteurs	Deux/trois transporteurs
UN	130-650	142-800	202-1100
B	70-800	70-800	70-800
C(min)	70	70	70
D	10-20	10-20	10-20
E	65-320	71-390	101-540

Boîte inférieure Crash Lock
Modèle	Type 650	Type 800	Type 1100
Manière de plier	Deux transporteurs	Deux transporteurs	Deux/trois transporteurs
UN	130-650	142-800	202-1100
B	100-800	100-800	100-800
C(Min)	70	70	70
D	10-20	10-20	10-20
E	65-320	71-390	101-540
H	30-100	30-100	30-100

Boîte à 4 coins
Modèle	Type 650	Type 800	Type 1100
Manière de plier	Deux transporteurs	Deux transporteurs	Deux/trois transporteurs
UN	120-650	120-800	120-1100
B	130-450	130-600	130-800
H	30-100	30-100	30-100

6 Corners / 6 Corners in Climbing Way
Modèle	Type 650	Type 800	Type 1100
Manière de plier	Deux transporteurs	Deux transporteurs	Deux/trois transporteurs
UN	250-650	250-800	250-1100
B	130-450	130-600	130-800
H	30-100	30-100	30-100
